Balizas por 1.70 (dolar)

Notapor nahu73 » 06 Ene 2013, 19:42

Buenas,.
Antes que nada me presento ya que no lo hice cuando me registre, Soy Nahuel de Avellaneda tengo 23 años y tengo una twister blanca hace aproximadamente 2 meses. Vengo de un XTZ 125 y bueno cualquier cosa pregunten jaja.

Mirando muchos tutoriales del foro sobre las balizas y la forma y lugares de ponerla rescate un poco de cada una e hice mi propia forma.

En este post viewtopic.php?f=45&t=4733&p=94284&hilit=baliza#p94284 el user diebel dejo una forma muy interesante a mi gusto de colacarlas ya que no era necesario mas que un Micro switch bipolar.

Busque ese micro switch por varias casas pero nadie me ofrecia algo similar o no me entendian lo que les pedia asi que decidi buscar afuera del pais.

No se si alguien conoce la pagina dealexterme http://dx.com/ (es una pagina de Hong Kong donde hay miles de cosas para comprar. Se paga con tarjeta de credito en doalres y el envio se realiza de forma gratuita. A mi me demoro 1 mes en llegar).

El interruptor que compre fue el siguiente http://dx.com/p/motorcycle-double-flash ... gth-127200

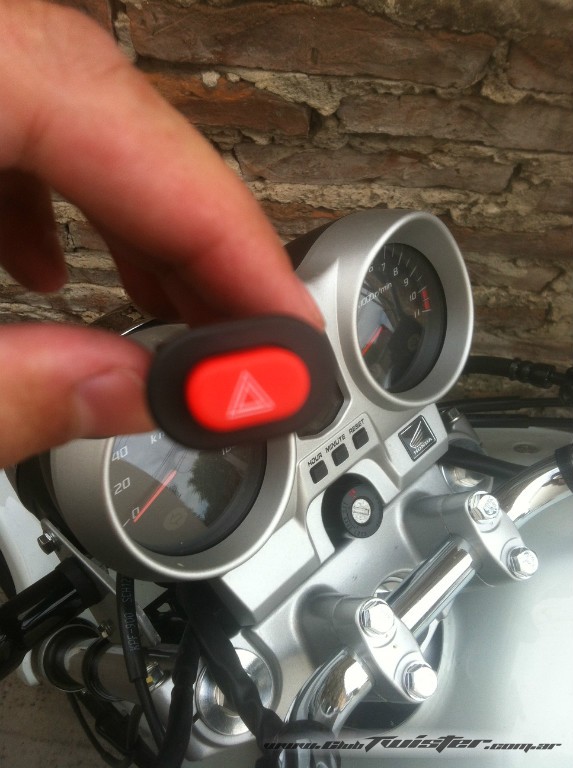

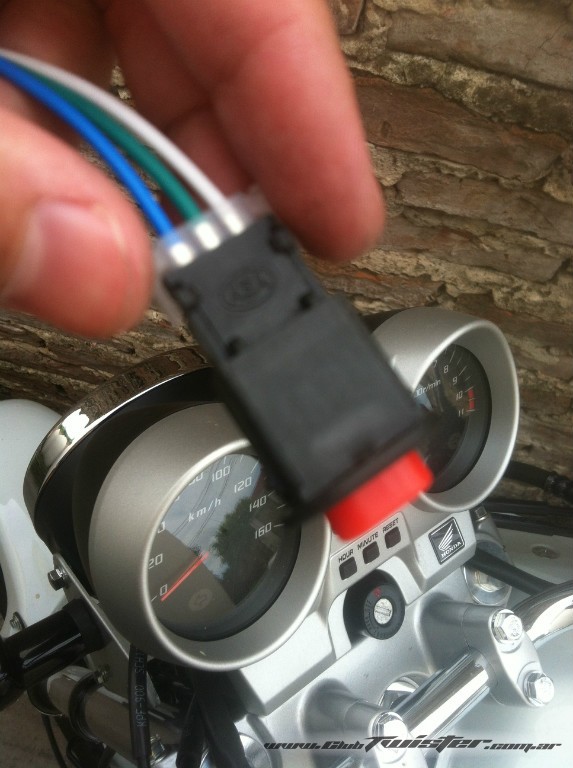

Bueno basta de texto aburrido!! Vamos a las fotos!

Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

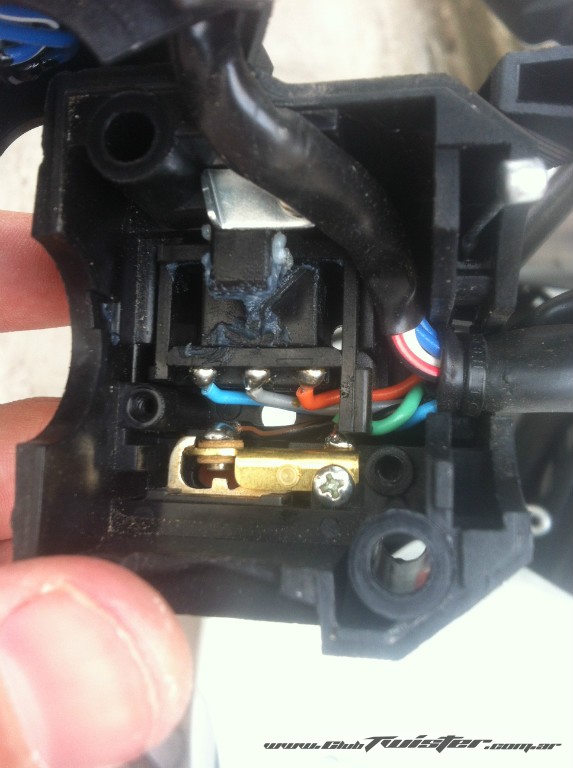

En esta foto decidi desarmar el manillar izquiero donde se encuentran las luces de giro para identificar los cables de los giros y el relay
Gris= relay , celeste = giro izq , naranja=giro derecho
En la tecla el relay es el del medio
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

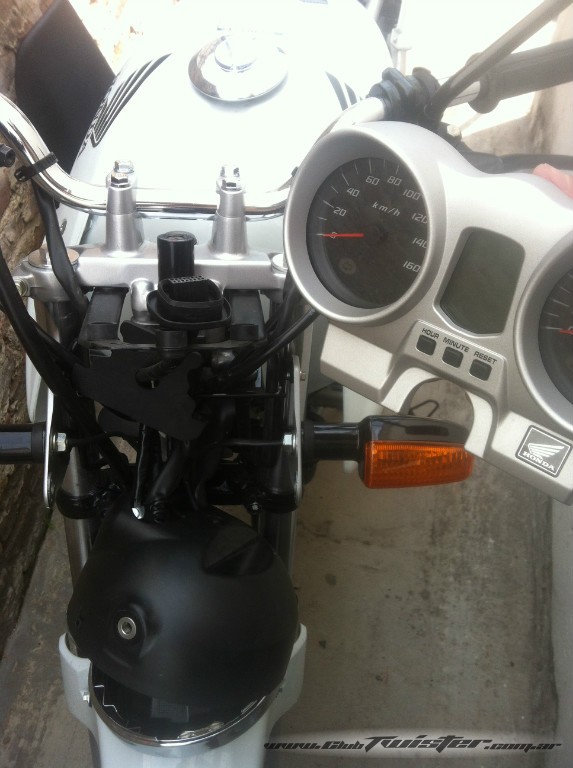

Aca saque el tablero
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

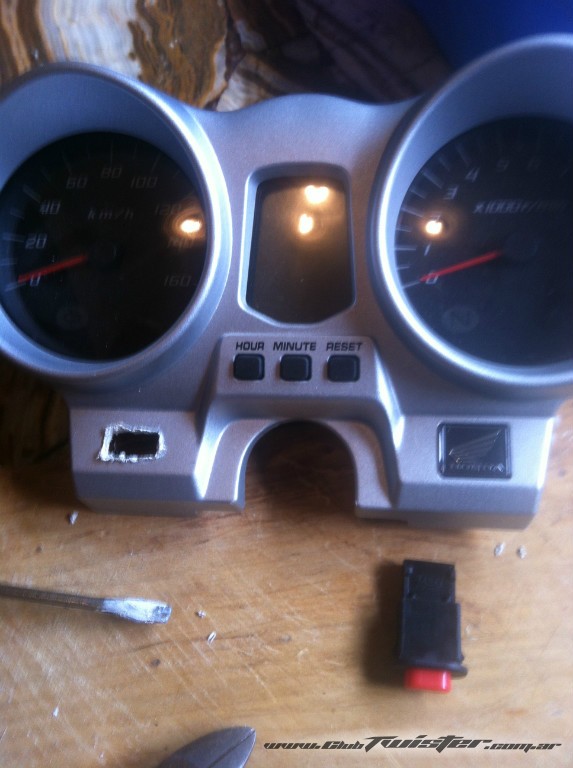

Y aca con un destornillador caliente comence a darle forma
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

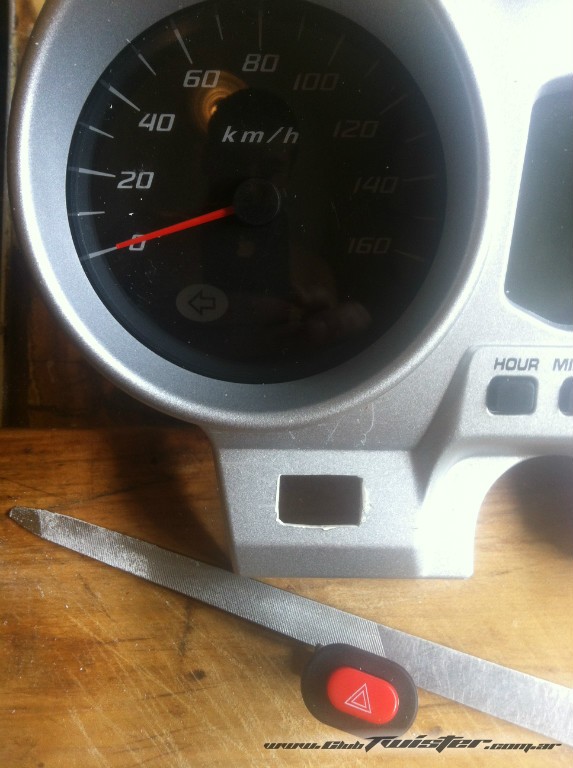

Luego con la lima le fui dando forma
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

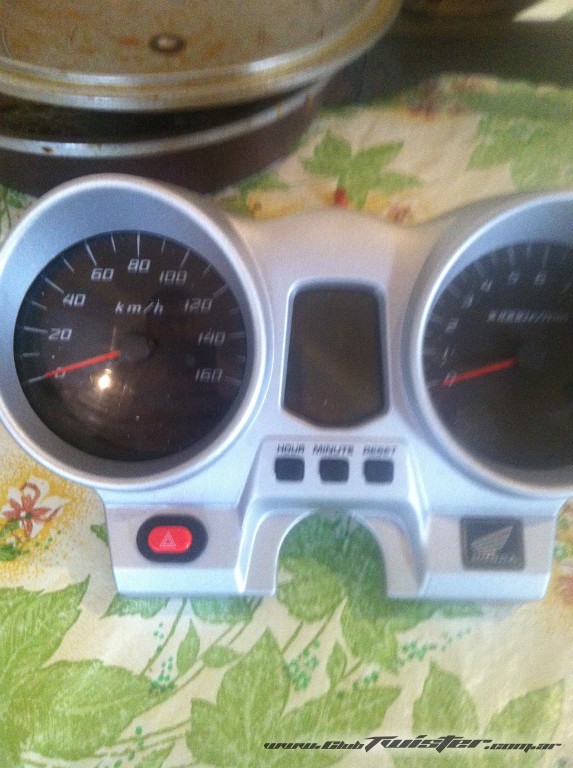

Al fin calzo!!! Estube como 1 hora limando
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

Ahora a la parte electrica.
Deberan desarmar la optica que es donde se encuentra todo el cablerio.

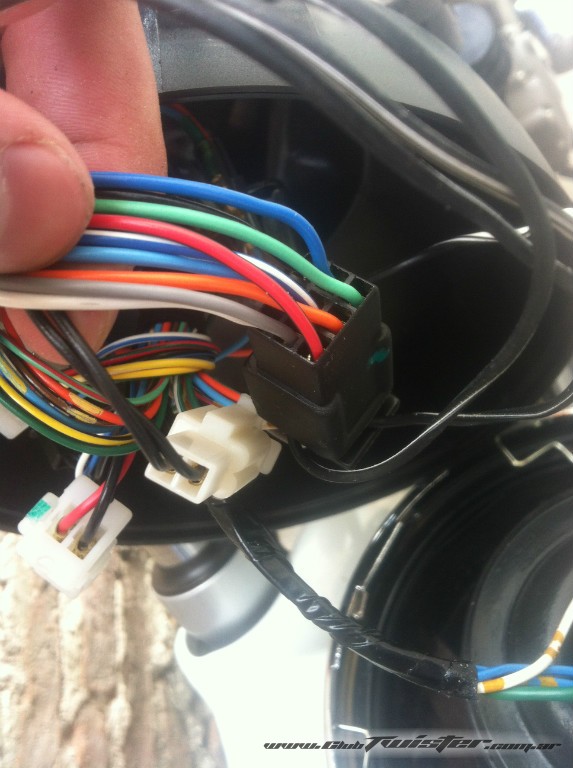

Yo no quise cortar ningun cable por lo cual decidi abrir la ficha (sigan el cable que sale de lso giros) colocar 3 cablecitos dentro de la ficha y a presion volverla a cerrar.
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

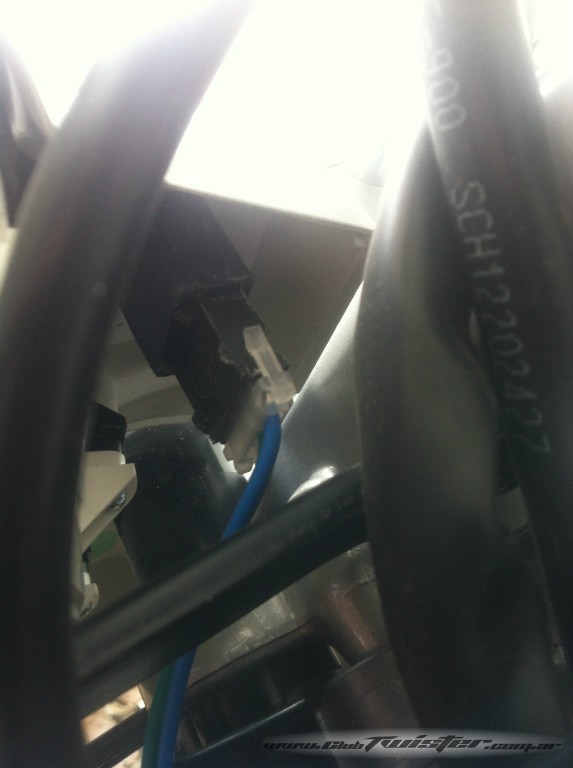

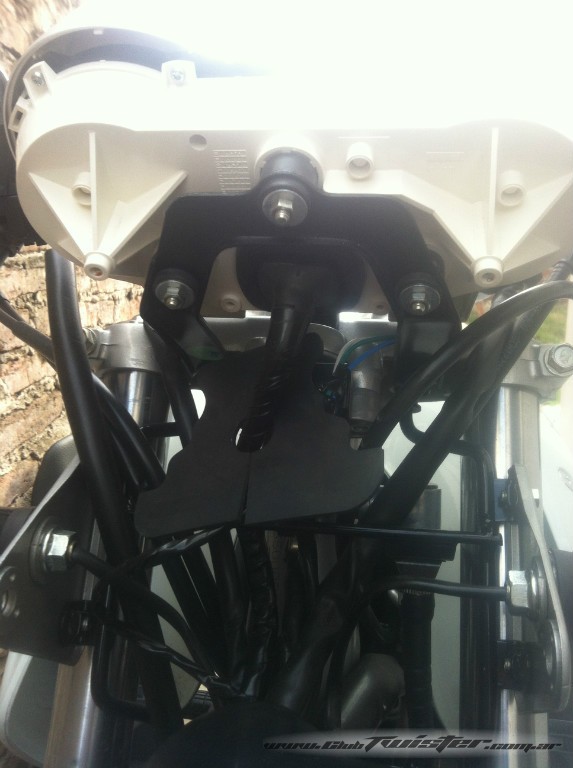

Aca es como se ve por debajo la ficha una vez conectado el tablero
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

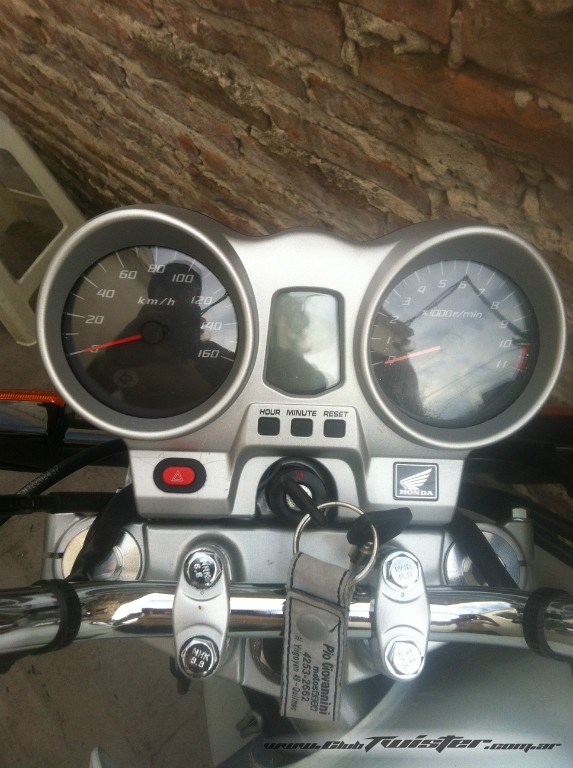

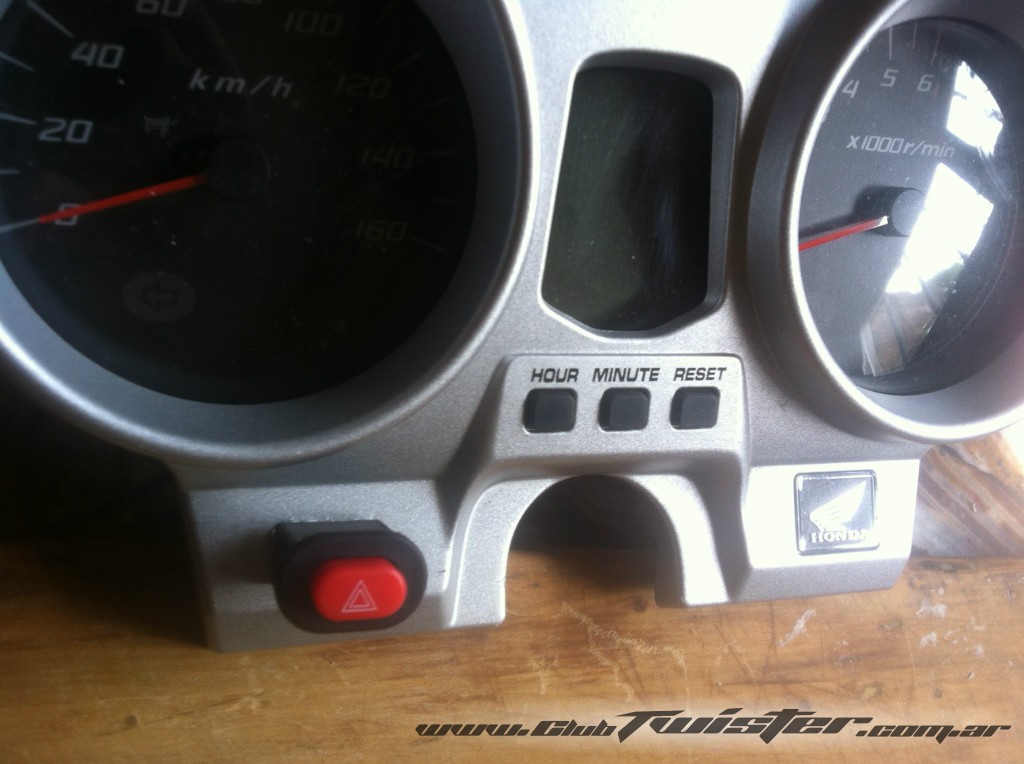

Y aca el boton colocado!
Balizas por 1.70 (dolar)  Registrate para verla sin restricciones.

Perdon por el video ya estaba cansado y lo firme de costado jaja


Cometi el error de no proteger el tablero con algo cuando limaba por lo cual arrbia del boton se peuden ver algunos rayoncitos.


Bueno cualquier duda o sugerencia es bienvenida y espero que les sirva!

Un saludo


EDIT: Video Instructivo de instalacion

Última edición por Piraton Twistero el 11 Jun 2013, 14:04, editado 1 vez en total
Razón: agregado de video x el autor
Avatar de Usuario
nahu73

Moto Actual:
2019 Bajaj Dominar 400
•• Motos de nahu73 ••
Nombre: Nahuel
Ubicación: Avellaneda


Avatar de Usuario
Google

Notapor Coco1972 » 06 Ene 2013, 23:57

Muy bueno y detallado. La llave me gustó!
Una consulta, en la llave que cables pusiste? el azul y el verde?

Gracias!
Avatar de Usuario
Coco1972
Nombre: Mario
Ubicación: Villa Elisa, La Plata

Notapor nahu73 » 07 Ene 2013, 01:23

En la llave el cable del medio es el relay que en la moto es el gris.
Los otros dos es indistinto ya que cada uno pertenece a un giro.

En si conecte verde de la llave con gris de la moto.
Celeste de la llave con celeste de la moto.
Blanco de la llave con naranja de la moto.

Es sencillo igual antes de conectar fue probando sin la llave, unia los cables y me fijaba que giro prendia jaja
Avatar de Usuario
nahu73

Moto Actual:
2019 Bajaj Dominar 400
•• Motos de nahu73 ••
Nombre: Nahuel
Ubicación: Avellaneda

Notapor POL » 07 Ene 2013, 13:50

Excelente laburito te mandaste!! :bien :dios
Avatar de Usuario
POL

Moto Actual:
2016 Honda Biz 125
•• Motos de POL ••
Nombre: Pablo
Ubicación: Donde florece la cerveza

Notapor davidtw250 » 07 Ene 2013, 14:34

Muy bueno el tutorial y muy ùtil. Ahora pregunto, si alguien sabe ¿por què la moto no trae balizas de fàbrica? He visto que en motos de menor cilindrada las traen de fàbrica y en esta no...
Avatar de Usuario
davidtw250

Moto Actual:
2011 Honda CBX 250 Twister
•• Motos de davidtw250 ••
Nombre: david
Ubicación: mendoza

Notapor lucas del sur » 07 Ene 2013, 18:12

te felicito te quedo re bien y ademas es bastante util yo no me animo ni ahi hacerlo
Avatar de Usuario
lucas del sur

Moto Actual:
2013 Honda CBX 250 Twister
•• Motos de lucas del sur ••
Nombre: lucas
Ubicación: quilmes

Notapor POL » 07 Ene 2013, 19:04

davidtw250 escribió:Muy bueno el tutorial y muy ùtil. Ahora pregunto, si alguien sabe ¿por què la moto no trae balizas de fàbrica? He visto que en motos de menor cilindrada las traen de fàbrica y en esta no...


Porque así se ahorran 1 dólar.....
Cómo el caballete, el freno trasero a tambor y tantas otras cosas.....
Costos...
Después te la venden como si fuera japonesa, pero esa es otra historia :enojado
Avatar de Usuario
POL

Moto Actual:
2016 Honda Biz 125
•• Motos de POL ••
Nombre: Pablo
Ubicación: Donde florece la cerveza

Notapor nahu73 » 07 Ene 2013, 19:14

Me alegra que les haya gustado!

Animense que es una pavada! Lo mas complicado fue el agujero al plastico porque no tenia las herramientas adecuadas ( lease destonillador caliente y lima uñas jaja)

Pero de utima se peude mandar a ahcer el agujero a algun lado o colocarlo al manubrio!
Avatar de Usuario
nahu73

Moto Actual:
2019 Bajaj Dominar 400
•• Motos de nahu73 ••
Nombre: Nahuel
Ubicación: Avellaneda

Notapor playerone » 07 Ene 2013, 19:16

me gusto mucho tu laburito amigo te pasaste y muy buen esplicado :bien :bien :valentino
Avatar de Usuario
playerone
Nombre: jose javier
Ubicación: san miguel de tucuman

Notapor BundE » 07 Ene 2013, 20:50

:aplauso Exelente laburo!!! Perfectamente explicado y muuuy prolijo!!!!! :bien
Avatar de Usuario
BundE

Moto Actual:
1998 Honda CB 500
•• Motos de BundE ••
Nombre: Edu
Ubicación: Luján, Capital de la Fé...
Grupos: Ruteros
