Alforjas y soporte casero
¿Sabes hacer algún arreglo o mantenimiento a la moto? Enseñale al resto de los usuarios
15 mensajes
• Página 2 de 2 • 1, 2
Resumen técnico · solución confirmada
Fabricación e instalación de soporte casero para alforjas laterales
Resumen del tema
El usuario comparte el diseño y fabricación de un soporte lateral casero para alforjas en la Honda CBX 250 Twister, utilizando planchuelas metálicas y varillas roscadas fijadas a los anclajes del cuadro. Otro usuario replicó con éxito la idea para un viaje largo y el creador actualizó posteriormente el sistema de montaje con tuercas autofrenantes y centradores.
Solución confirmada que funcionó:
Construir un soporte casero utilizando planchuelas metálicas, varillas roscadas fijadas a los agujeros originales del cuadro y perforando el plástico del guardabarros de manera sellada. Como refuerzo interior en las alforjas se puede colocar una placa de fibrofácil para evitar deformaciones y asegurar un montaje rápido con tuercas autofrenantes.
Dificultad:
Media
Herramientas:
soldadora, taladro, llaves combinadas, cortadora de metales
Repuestos / Referencias:
varilla roscada de 1/2 pulgada, tuercas autofrenantes, arandelas grower, planchuelas de acero, placa de fibrofácil
Comprobaciones realizadas en el hilo: Prueba en ruta durante viaje de 2000 km con el soporte replicado (Funcionamiento correcto y estable)
Mirada experta de IA
El hilo documenta el procedimiento y su resultado: construir un soporte casero utilizando planchuelas metálicas, varillas roscadas fijadas a los agujeros originales del cuadro y perforando el plástico del guardabarros de manera sellada. Como refuerzo interior en las alforjas se puede colocar una placa de fibrofácil para evitar deformaciones y asegurar un montaje rápido con tuercas autofrenantes. La confirmación corresponde a esa intervención concreta, no a una regla general para cualquier instalación.
¿Tenés una duda sobre este tema o tu moto?
Unite gratis a Club Twister para consultar con la comunidad o compartir tu experiencia.
Hilo de discusión original de la comunidad (15 mensajes) ↓
Re: Alforjas y soporte casero
por Agustindv » 22 Oct 2018, 18:04

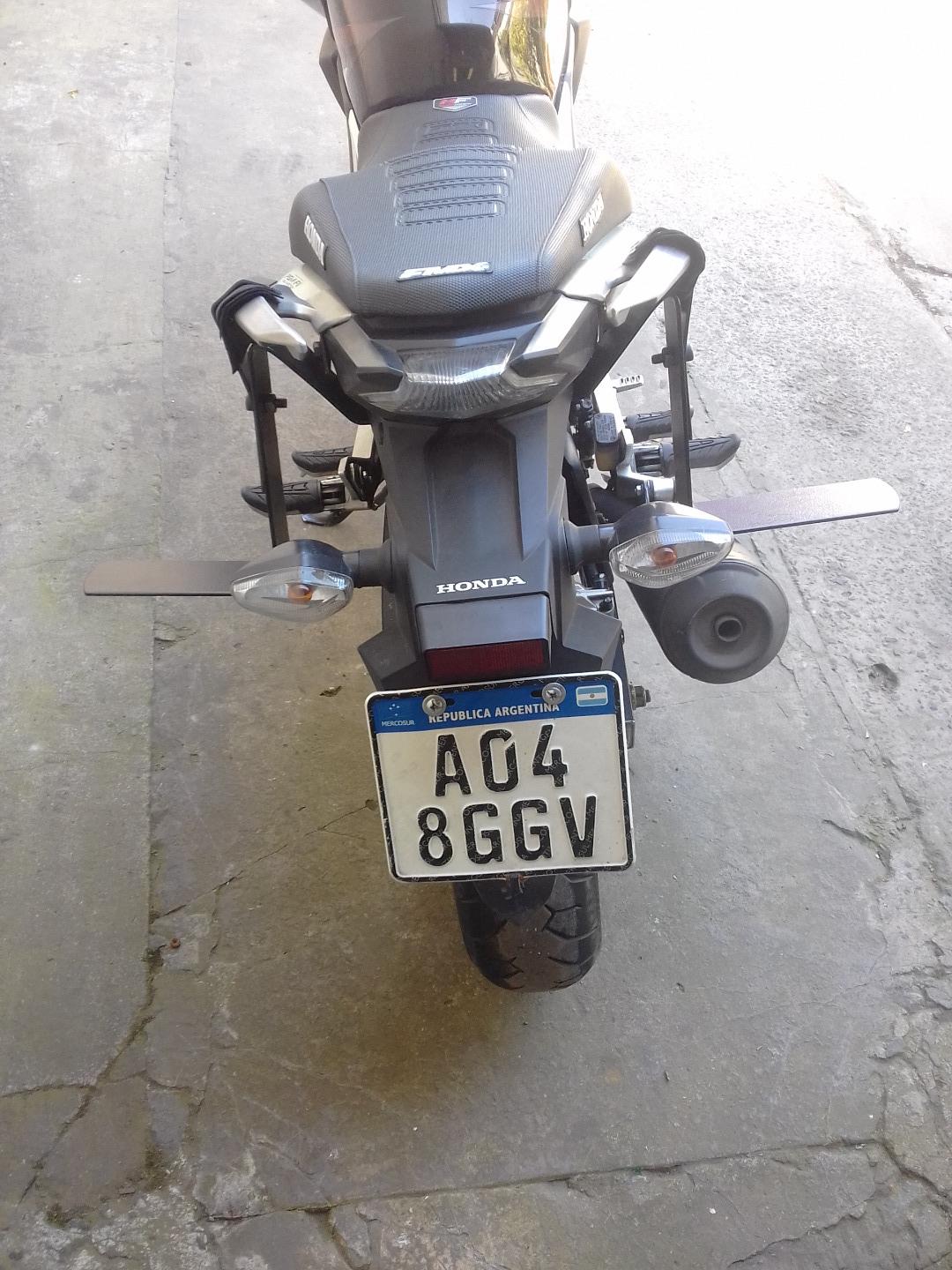

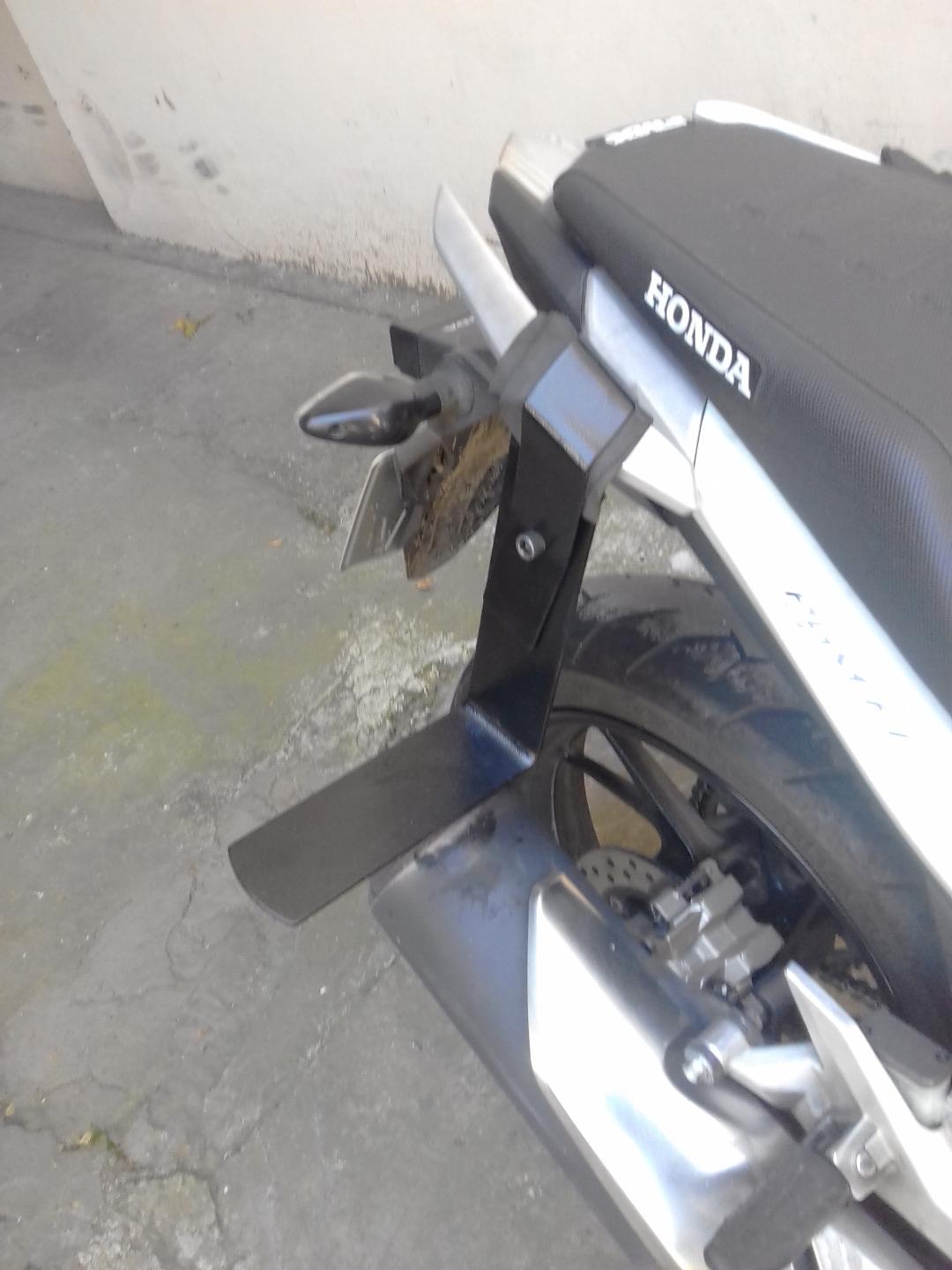

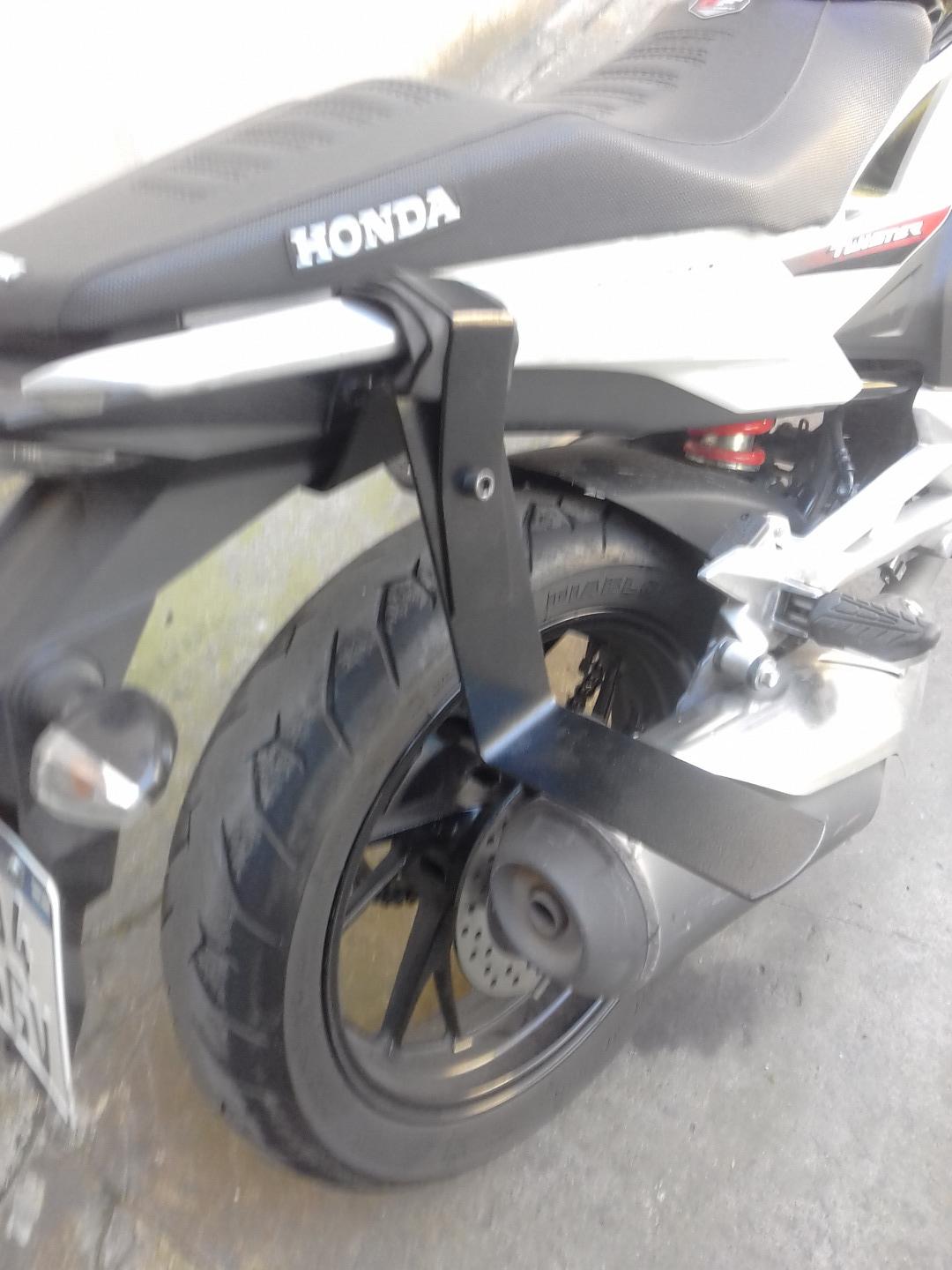

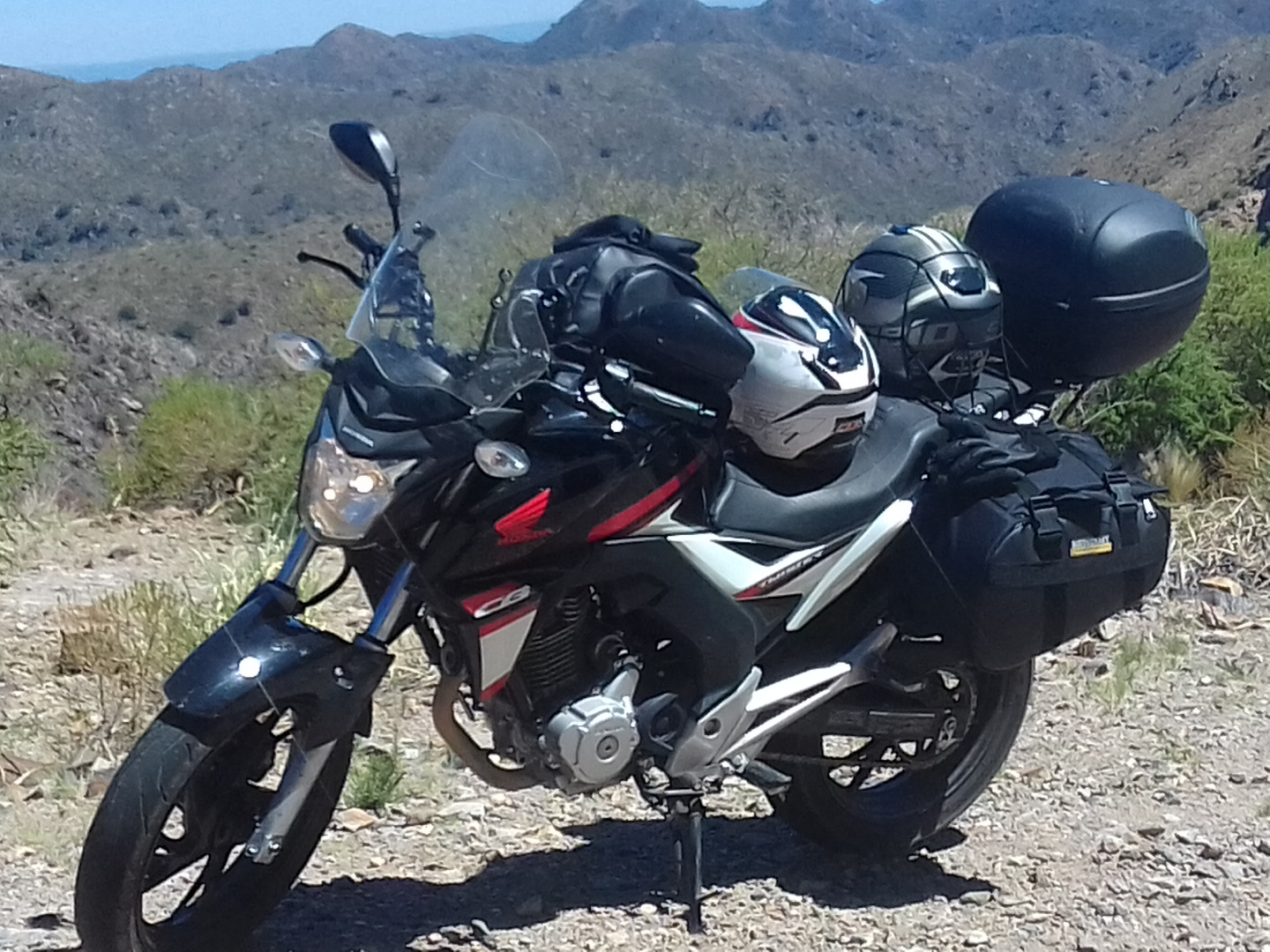

Buenas! Encontré el foro buscando un portalforjas casero y me solucionaste la vida. Te robé la idea y me hice uno muy parecido. Ya le hice un viaje de 2000 km y anduvo de 10. Muchas gracias!
imágenes alojadas en http://www.clubtwister.com.ar
imágenes alojadas en http://www.clubtwister.com.ar
por Agustindv el 22 Oct 2018, 18:09, 2 veces
-
Agustindv -
Moto Actual:
2018 Kawasaki Versys 300
•• Motos de Agustindv •• - Nombre: Agustin
- Ubicación: Rosario
Mantenimiento y Services
-
FaCB - Nombre: Fabian
- Ubicación: Merlo Argentina
por FaCB » 22 Oct 2018, 21:04

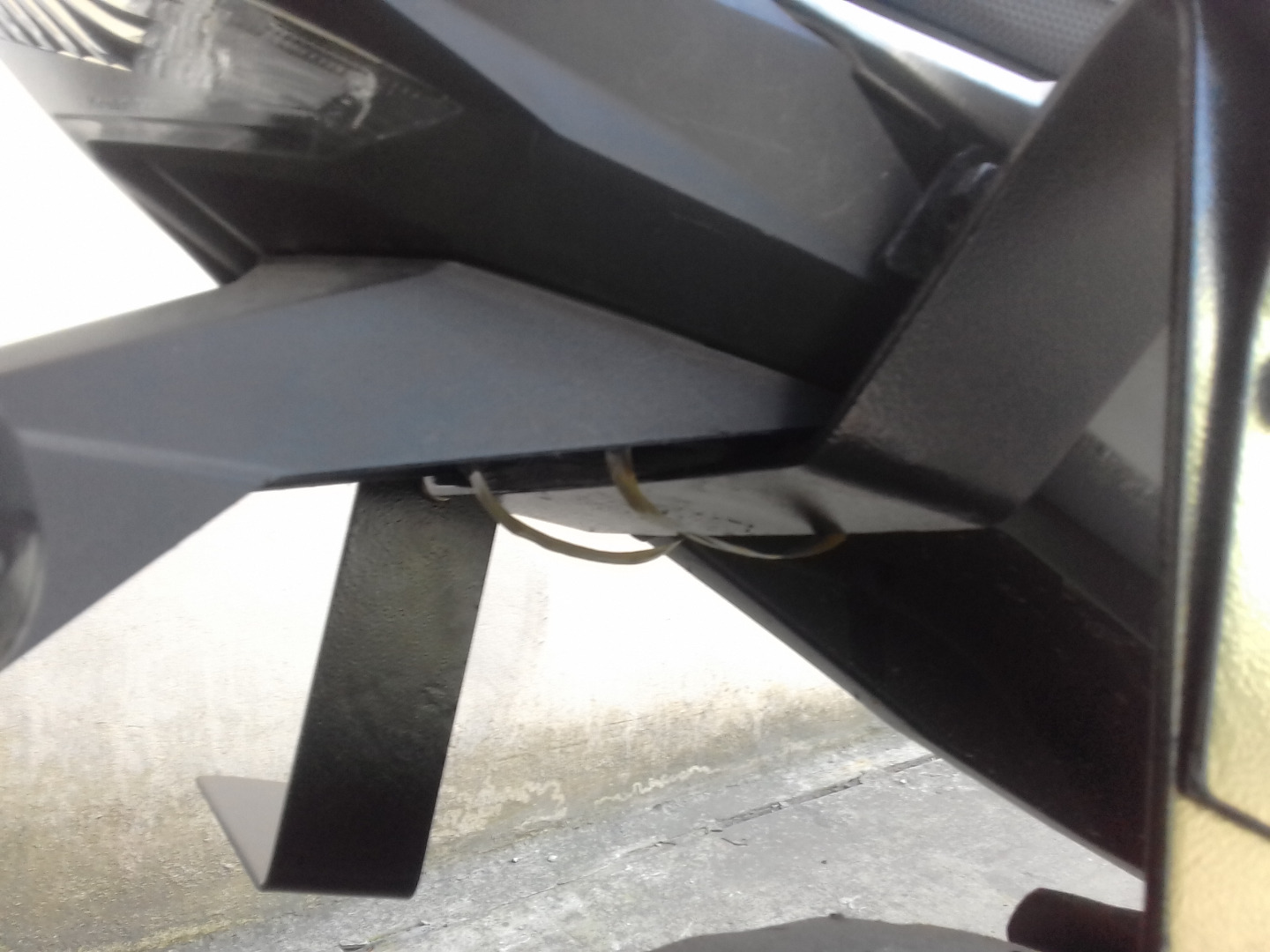

Imágenes alojadas en www.clubtwister.com.ar ademas de los anclajes, asegurarlo con precintos por si se afloja algo
-
FaCB - Nombre: Fabian
- Ubicación: Merlo Argentina
por Cristian69 » 28 Nov 2021, 10:01
Hola, muy buen laburo. Te animas a hacerme uno para mi moto? Contactame y arreglamos.
-
Cristian69 -
Moto Actual:
2019 Honda CB 250 Twister (Inyección)
•• Motos de Cristian69 •• - Nombre: Cristian El turco
- Ubicación: General Roca
por FaCB » 28 Nov 2021, 10:49
Imágenes alojadas en www.clubtwister.com.ar Hola, gracias!
Me llevó mucho tiempo y trabajo hacerlo.
Hay que ir cortando planchuelas , punteando y presentando en la moto hasta lograr que ajuste como corresponde.
No tengo posibilidades por el momento de hacer otro.
Deberías ver con algún herrero.

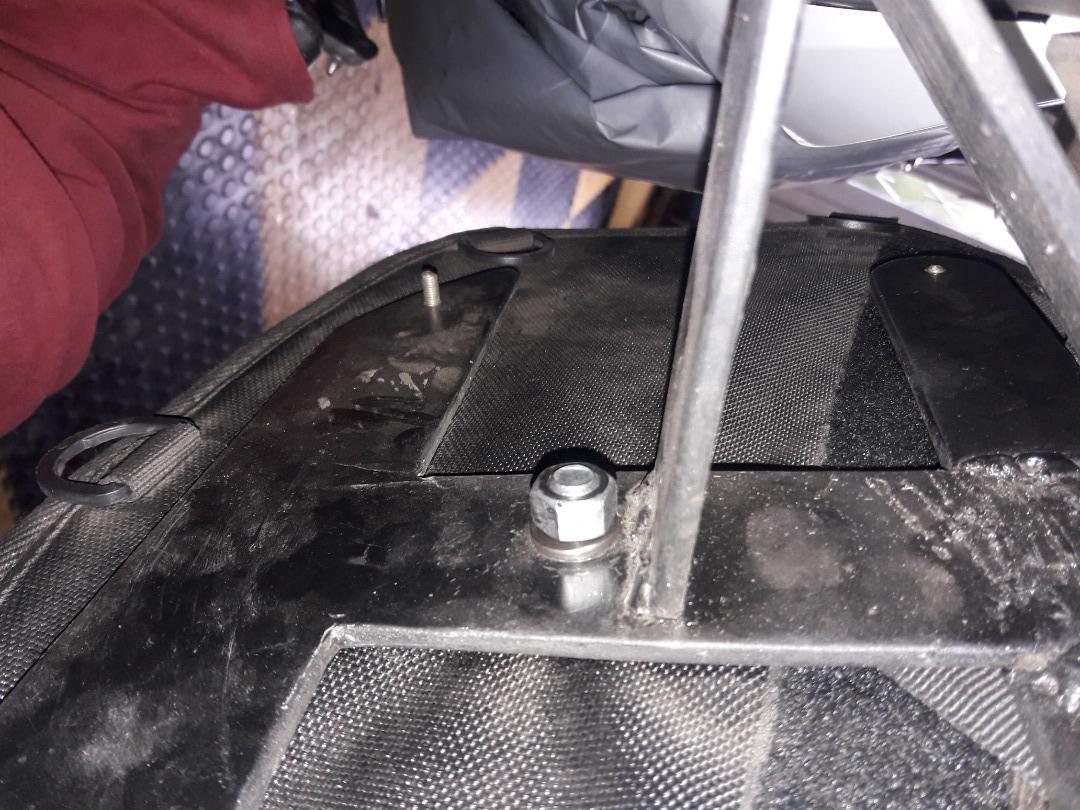

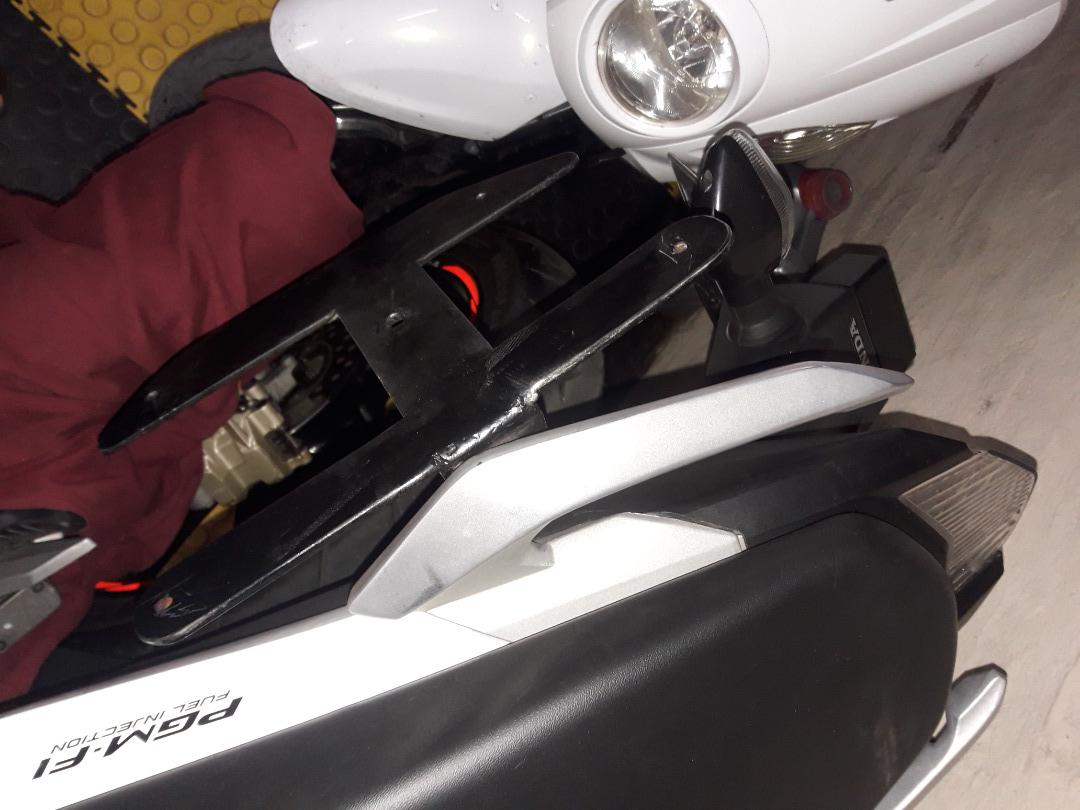

En la actualidad, he modificado el anclaje, simplificando el montaje de cada alforja con 1 tuerca autofrenante

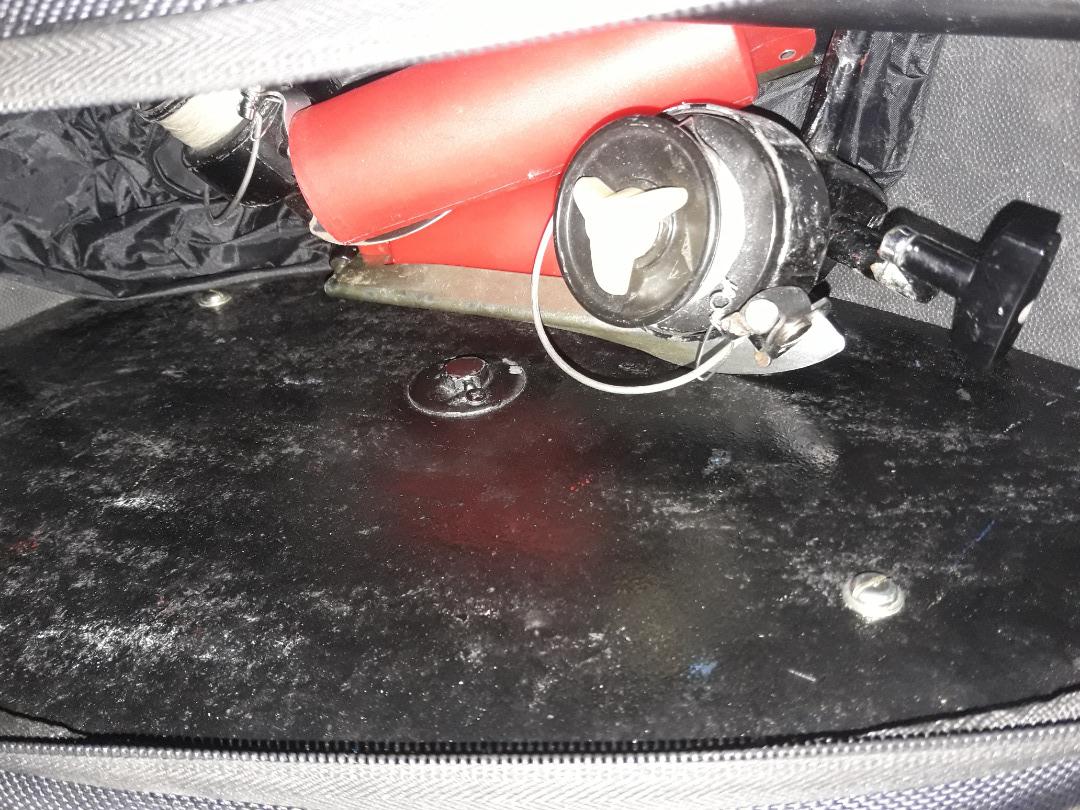

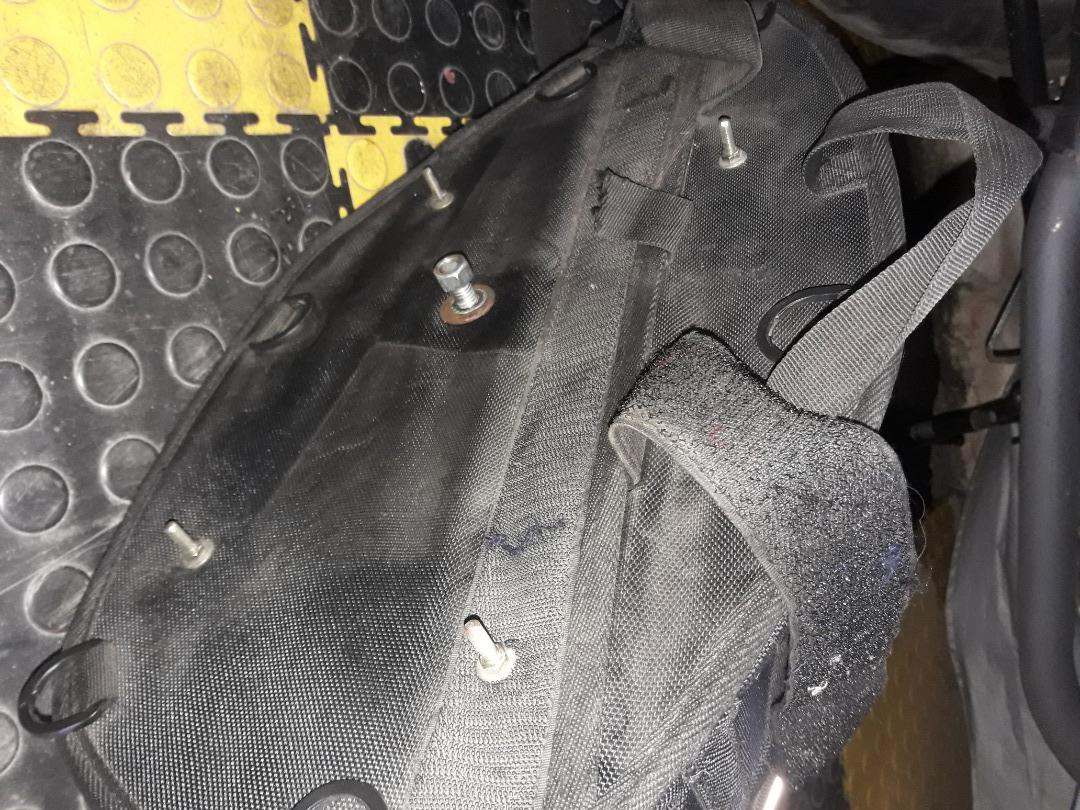

Imágenes alojadas en http://www.clubtwister.com.ar y 4 centradores de posición (a las alforjas les coloqué una placa de fibrofacil interna para que asiente contra el soporte de manera firme e indeformable.
Estoy muy satisfecho con los resultados.
Saco las alforjas con muchísima rapidez, y gané firmeza y seguridad.

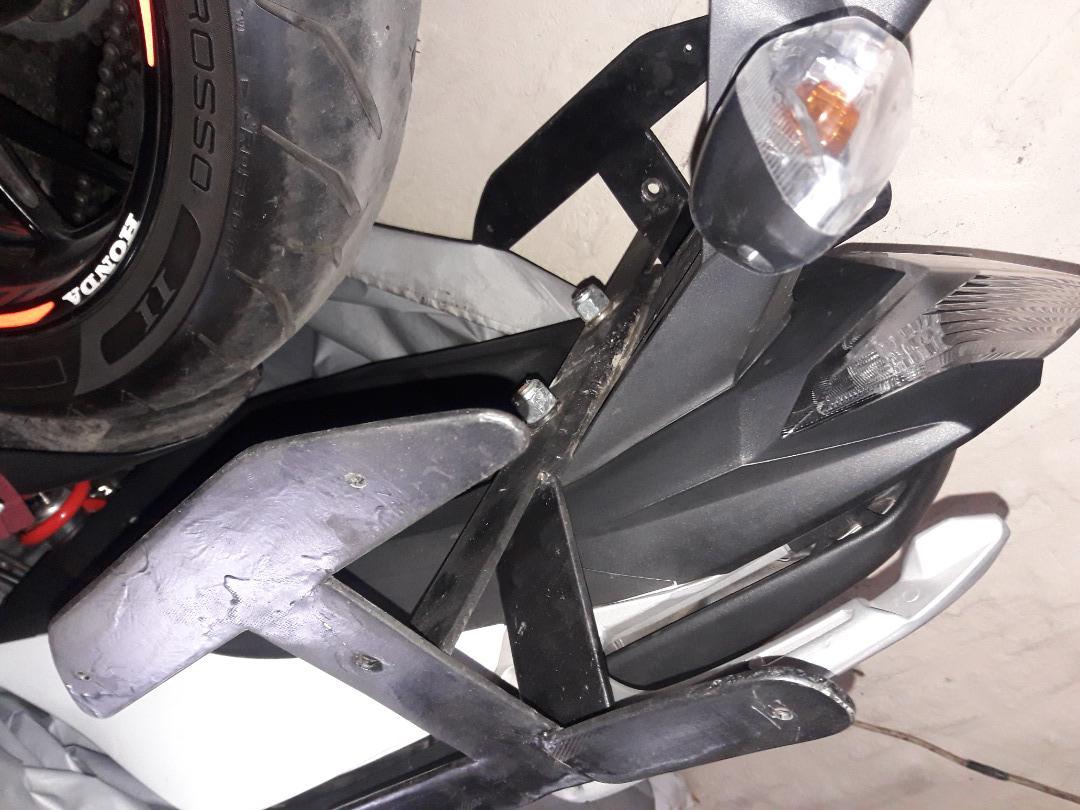

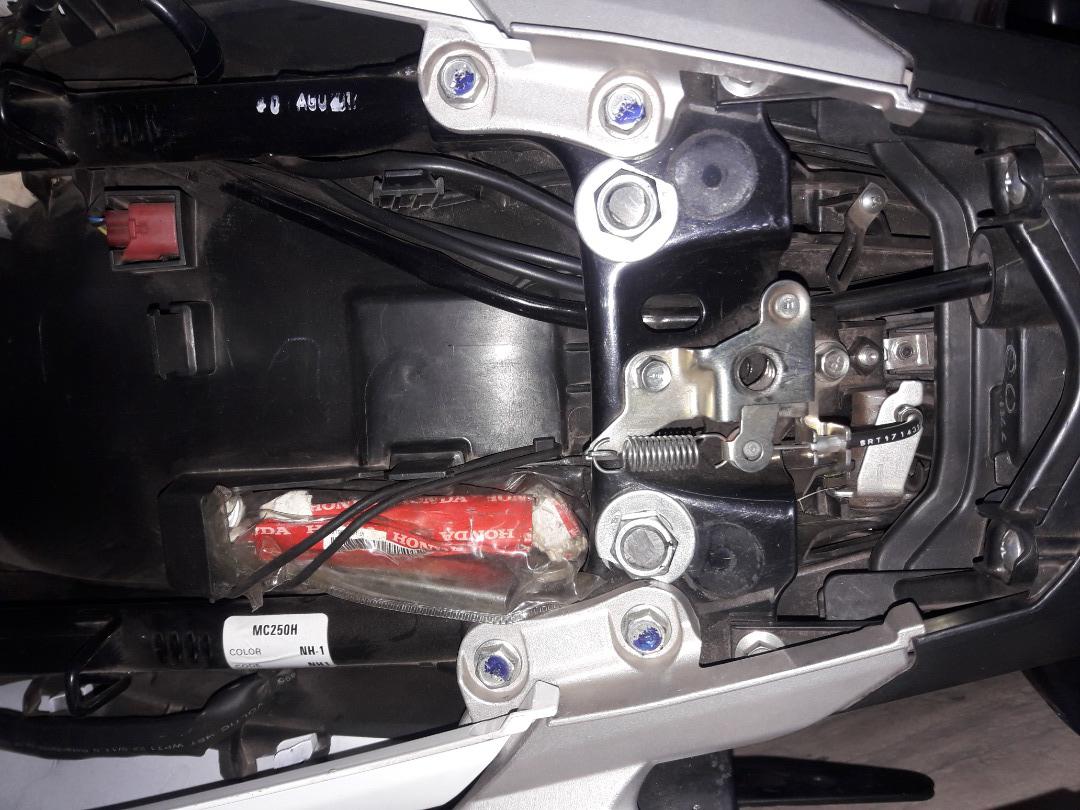

Por último, el soporte se puede sacar también con 2 tuercas autofrenantes y grower).el soporte va fijado con 2 varillas roscada de 1/2 pulgada más tuerca y contratuerca.

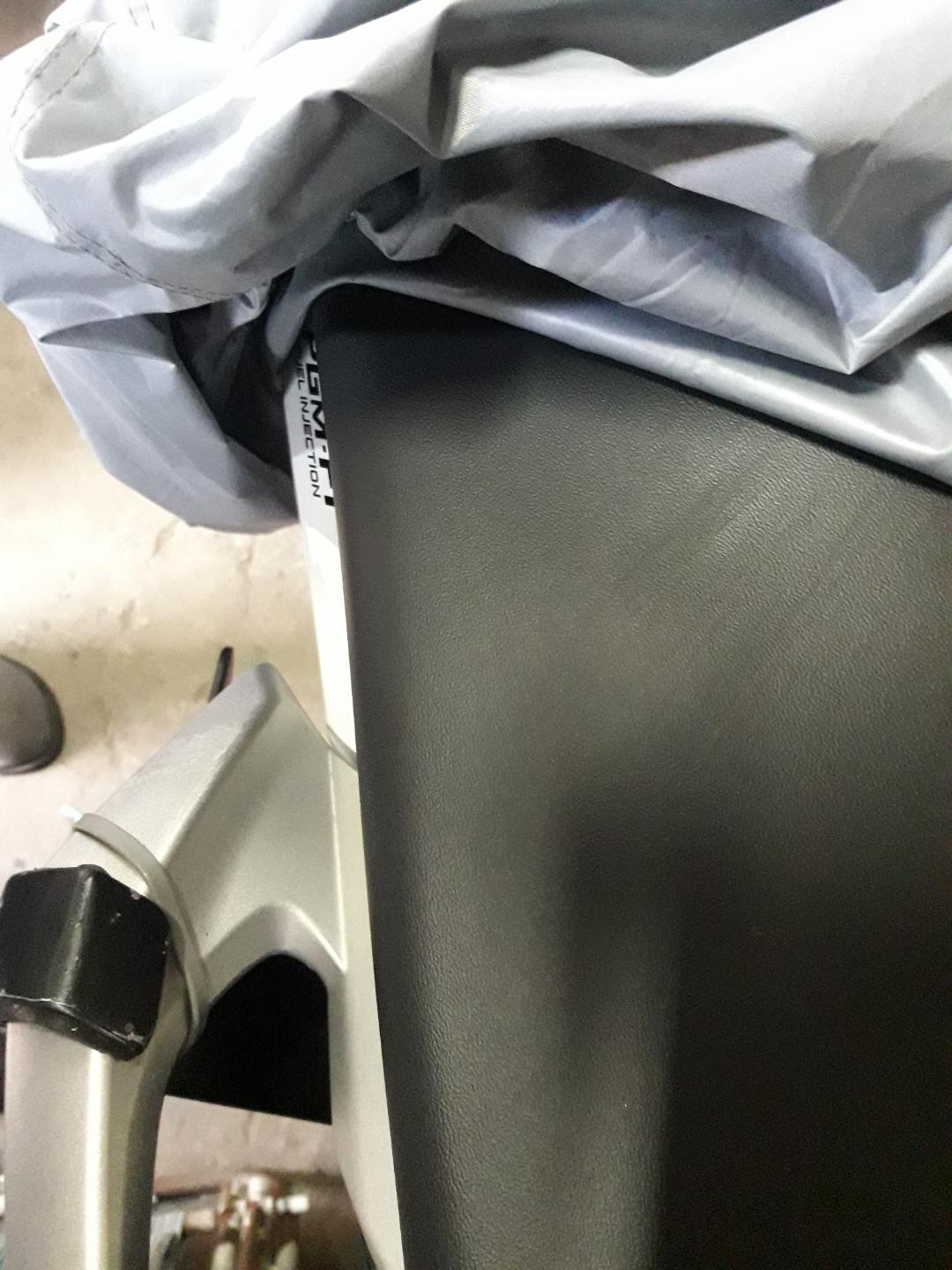

Use los 2 agujeros que trae el cuadro, y solo debi perforar el plástico del guardabarros, el que selle convenientemente. En caso de decidir eliminarlos es fácil
-
FaCB - Nombre: Fabian
- Ubicación: Merlo Argentina
